ACER WLAN 11b Broadband Router

[Smithian]

HI, ich hab mir gestern diesen router gekauft und versuche seitdem ihn vergeblich mit der bedienungsanleitung zu configurieren.
Aber mit der Bedienungsanleitung kommt man überhaupt nicht weiter.
Ich kenn mich damit überhaupt nicht aus und weiß garnicht mit was ich da anfangen soll.
Kann mir vllt jemand sagen wie ich anfangen soll?

[RaBe59]

Hallo und willkommen!

Das kann ich nicht ganz nachvollziehen....

-4-

2 Installation
2.1 Installation der Hardware
Erster Schritt: Den Acer WLAN 11b Broadband Router an dem Ort mit der
bestmöglichen Übertragung platzieren.
Der Ort mit der bestmöglichen Übertragung für den Acer
WLAN 11b Broadband Router ist normalerweise der
geografische Mittelpunkt Ihres Wireless-Netzwerks, mit
Sichtkontakt zu allen mobilen Stationen.
Zweiter Schritt: Anschließen des Acer WLAN 11b Broadband Routers an Ihr
verkabeltes Netzwerk.
Verbinden Sie die Ethernet WAN-Schnittstelle des Acer
WLAN 11b Broadband Routers über ein Ethernet-Kabel der
Klasse 5 mit einem Switch, Hub, xDSL-Modem oder
Kabelmodem. Sie benötigen ein Straight-Through
Ethernet-Kabel von ausreichender Länge.
Dritter Schritt: Acer WLAN 11b Broadband Router mit Gleichstrom versorgen.
Bitte nur das mit dem Acer WLAN 11b Broadband Router
gelieferte AC/DC-Netzteil verwenden; andere Netzteile könnten
das Gerät beschädigen.
Die Installation der Hardware ist beendet.
2.2 Installation der Software
Es werden keine Software-Treiber, Patches oder Utilities benötigt, nur die
Konfigurationsdaten. Informationen zur Softwarekonfiguration erhalten Sie in
Kapitel 3.
-5-

3 Konfiguration der Software
Es gibt webbasierte Management- und Konfigurationsfunktionen, die die Arbeit
erleichtern.
Werksseitig sind für die Ethernet-LAN-Schnittstellen des Acer WLAN 11b Broadband
Routers folgende Parameter eingestellt:
IP Address: 192.168.1.254
Subnet Mask: 255.255.255.0
User Name: <leer>
Password: <leer>
3.1 Einrichtung des PCs zur Konfiguration des Acer WLAN 11b
Broadband Routers
Für Microsoft Windows 95/98/ME:
1. Start anklicken, Settings auswählen, dann Control Panel anklicken. Es
erscheint das Fenster Control Panel.
Hinweis: Bei Windows ME kann es sein, dass das Control Panel nicht
erscheint. Wenn dies der Fall ist, wählen Sie View all Control Panel options
auf der linken Seite des Fensters
2. Ein Doppelklick mit der rechten Maustaste auf das Network-Symbol öffnet
das Network-Fenster.
3. Prüfen Sie die Liste der installierten Network Components. Wenn TCP/IP nicht
installiert ist, klicken Sie Add, um es zu installieren; sonst weiter mit Schritt 6.
4. Wählen Sie Protocol im Dialogfeld Network Component Type und klicken
Sie erneut auf die Add-Schaltfläche.
5. Wählen Sie TCP/IP unter Microsoft vom Dialogfeld Select Network
Protocol. Klicken Sie dann auf OK, um das TCP/IP-Protokoll zu installieren.
Möglicherweise ist die Microsoft Windows CD erforderlich, um die Installation
zu beenden. Schließen Sie das Fenster und kehren Sie nach der
TCP/IP-Installation zum Network-Dialogfeld zurück.
6. Wählen Sie TCP/IP und klicken Sie auf Properties im Network-Dialogfeld.
-6-

7. Wählen Sie Specify an IP address und geben Sie Werte wie im folgenden
Beispiel ein.
IP-Adresse: 192.168.1.1, jede IP-Adresse zwischen 192.168.1.1 und
192.168.1.253 reicht aus, um den Zugangspunkt des Wireless-LAN zu
verbinden.
IP-Subnet-Maske: 255.255.255.0
8. Klicken Sie auf OK und starten Sie Ihren Computer neu, nachdem die
Einstellung der IP-Parameter abgeschlossen ist.
Für Betriebssysteme Microsoft Windows 2000, XP:
1. Start anklicken, Settings auswählen, dann Control Panel anklicken. Es
erscheint das Fenster Control Panel.
2. Doppelklicken Sie mit der rechten Maustaste auf das Symbol Network and
Dial-up Connections. Ein Doppelklick auf das Local Area Connection-
Symbol öffnet das Local Area Connection-Fenster. Wählen Sie Properties
im Local Area Connection-Fenster.
3. Prüfen Sie die Liste der installierten Network Components. Wenn TCP/IP
nicht installiert ist, klicken Sie Add, um es zu installieren; sonst weiter mit
Schritt 6.
4. Wählen Sie Protocol im Dialogfeld Network Component Type und klicken
Sie erneut auf die Add-Schaltfläche.
5. Wählen Sie TCP/IP unter Microsoft vom Dialogfeld Select Network
Protocol. Klicken Sie dann auf OK, um das TCP/IP-Protokoll zu installieren.
Möglicherweise ist die Microsoft Windows CD erforderlich, um die Installation
zu beenden. Schließen Sie das Fenster und kehren Sie nach der
TCP/IP-Installation zum Network-Dialogfeld zurück.
6. Wählen Sie TCP/IP und klicken Sie auf Properties im Network-Dialogfeld.
7. Wählen Sie Specify an IP address und geben Sie Werte wie im folgenden
Beispiel ein.
IP-Adresse: 192.168.1.1, jede IP-Adresse zwischen 192.168.1.1 und
192.168.1.253 reicht aus, um den Zugangspunkt des Wireless-LAN zu
verbinden.
IP-Subnet-Maske: 255.255.255.0
8. Klicken Sie auf OK, um die Einstellung der IP-Parameter abzuschließen.
-7-

Für Betriebssystem Microsoft Windows NT:
1. Start anklicken, Settings auswählen, dann Control Panel anklicken. Es
erscheint das Fenster Control Panel.
2. Ein Doppelklick mit der rechten Maustaste auf das Network-Symbol öffnet das
Network-Fenster. Wählen Sie Registerkarte Protocol im Network-Fenster.
3. Prüfen Sie die Liste der installierten Netzwerkprotokolle im Network
Protocol-Fenster. Wenn TCP/IP nicht installiert ist, klicken Sie Add, um es zu
installieren; sonst weiter mit Schritt 6.
4. Wählen Sie Protocol im Dialogfeld Network Component Type und klicken
Sie erneut auf die Add-Schaltfläche.
5. Wählen Sie TCP/IP unter Microsoft vom Dialogfeld Select Network
Protocol. Klicken Sie dann auf OK, um das TCP/IP-Protokoll zu installieren.
Möglicherweise ist die Microsoft Windows CD erforderlich, um die Installation
zu beenden. Schließen Sie das Fenster und kehren Sie nach der
TCP/IP-Installation zum Network-Dialogfeld zurück.
6. Wählen Sie TCP/IP und klicken Sie auf Properties im Network-Dialogfeld.
7. Wählen Sie Specify an IP address und geben Sie Werte wie im folgenden
Beispiel ein.
IP-Adresse: 192.168.1.1, jede IP-Adresse zwischen 192.168.1.1 und
192.168.1.253 reicht aus, um den Zugangspunkt des Wireless-LAN zu
verbinden.
IP-Subnet-Maske: 255.255.255.0
8. Klicken Sie auf OK, um die Einstellung der IP-Parameter abzuschließen.
3.2 Acer WLAN 11b Broadband Router verbinden
Öffnen Sie einen Webbrowser, z.B. den Microsoft Internet Explorer, geben Sie
dann 192.168.1.254 als URL ein, um den Acer WLAN 11b Broadband Router zu
verbinden.
3.3 Management und Konfiguration des Acer WLAN 11b Broadband
Routers
3.3.1 Status
Dieses Fenster zeigt den gegenwärtigen Status und einige grundlegende
Einstellungen des Gerätes an, wie z.B. System, Wireless, Informationen
zur Konfiguration von Ethernet-LAN und -WAN.
Screenshot – Status-1

und so weiter... wie weit bist Du gekommen? Ich möchte hier nicht die ganze Anleitung von ACER abkupfern.

[Smithian]

2. Doppelklicken Sie mit der rechten Maustaste auf das Symbol Network and
Dial-up Connections. Ein Doppelklick auf das Local Area Connection-
Symbol öffnet das Local Area Connection-Fenster. Wählen Sie Properties
im Local Area Connection-Fenster.
3. Prüfen Sie die Liste der installierten Network Components. Wenn TCP/IP
nicht installiert ist, klicken Sie Add, um es zu installieren; sonst weiter mit
Schritt 6.
4. Wählen Sie Protocol im Dialogfeld Network Component Type und klicken
Sie erneut auf die Add-Schaltfläche.
5. Wählen Sie TCP/IP unter Microsoft vom Dialogfeld Select Network
Protocol. Klicken Sie dann auf OK, um das TCP/IP-Protokoll zu installieren.
Möglicherweise ist die Microsoft Windows CD erforderlich, um die Installation
zu beenden. Schließen Sie das Fenster und kehren Sie nach der
TCP/IP-Installation zum Network-Dialogfeld zurück.
6. Wählen Sie TCP/IP und klicken Sie auf Properties im Network-Dialogfeld.
7. Wählen Sie Specify an IP address und geben Sie Werte wie im folgenden
Beispiel ein.
IP-Adresse: 192.168.1.1, jede IP-Adresse zwischen 192.168.1.1 und
192.168.1.253 reicht aus, um den Zugangspunkt des Wireless-LAN zu
verbinden.
IP-Subnet-Maske: 255.255.255.0
8. Klicken Sie auf OK, um die Einstellung der IP-Parameter abzuschließen.

ab da verstehe ich nur noch bahnhof, dh weiß nicht wohin ich gehen muss

[Smithian]

3.2 Acer WLAN 11b Broadband Router verbinden
Öffnen Sie einen Webbrowser, z.B. den Microsoft Internet Explorer, geben Sie
dann 192.168.1.254 als URL ein, um den Acer WLAN 11b Broadband Router zu
verbinden.
und auf die seite will er bei mir nicht gehen, er will immer mit dem i-net verbinden und wenn ich dann auf verbinden klicke steht da entweder seite kann nicht angezeigt werden oder das er nicht connecten kann und dann sind zur auswahl offline arbeiten oder wiederholen, und beides geht nicht

[RaBe59]

OK, ich nehm mal an Du hast windowsXP, bislang haben wir davon noch nicht gesprochen.

Als erstes: Mit der rechten Maustaste das IE-Symbol anklicken.

Dann mit linker Maustaste auf Eigenschaften klicken:

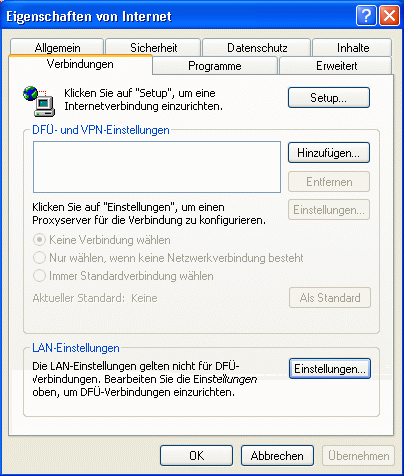

Da auf den Reiter Verbindungen klicken.
Den Punkt bei Keine Verbindung wählen.

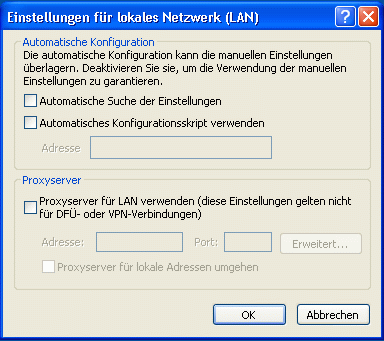

Dann LAN-Einstellungen [Einstellungen] anklicken.



Schauen, ob da nichts angekreuzt ist.
Mit [OK] zurück und nochmal [OK].

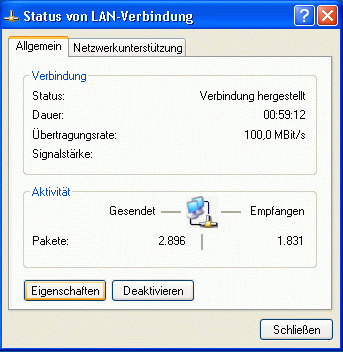

Nun zur Netzwerkverbindung: rechts unten gibt es ein Symbol:



Dieses mit der linken Maustaste anklicken:

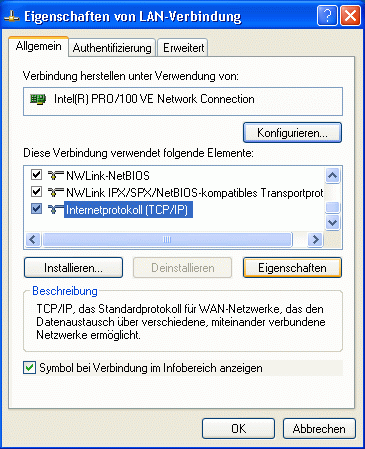

Dann auf [Eigenschaften] klicken:

(in dem Rechner ist halt ne Intel-Karte, bei Dir kann da was anderes stehen)

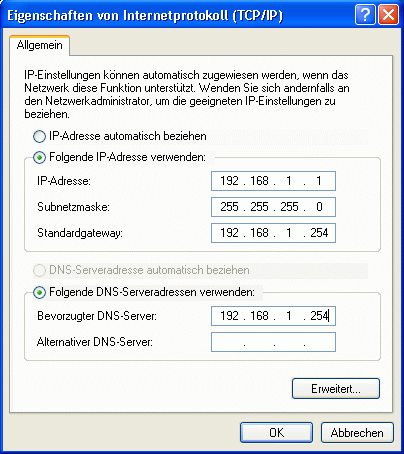

Hier das Internetprotokoll(TCP/IP) markieren und dann auf [Eigenschaften]:



Hier die Werte aus der Anleitung eintragen. [OK] klicken, nochmal [OK] klicken und [Schliessen] klicken.

Jetzt den IE aufmachen und



eingeben.

Jetzt müsste die user: und passwort: Abfrage erscheinen.
mit [OK] bestätigen.

So und jetzt sollte die heissersehnte Konfigurationsseite erscheinen.

[Smithian]

also hab jetzt alles so gemacht wie du gesagt hast, aber bei mir kommt immernoch seite kann nicht angezeigt werden.

[Smithian]

vllt sollte ich noch hinzufügen das ich mit t-online software ins internet gehe.
und wenn ich auf den internet explorer gehe, ist das bei mir eine verknüpung.

[RaBe59]

Ja, dann hätte ich gesagt:

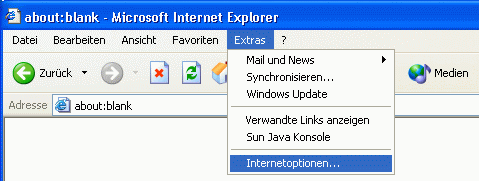

[Extras] [Internetoptionen]...


Wenn man aber nicht weiss, dass die werksseitige IP mittlerweile auf 192.168.1.100 (Software-upgrade??) eingestellt wurde, sucht man sich blöd!!!
(oder benutzt halt einen IP-Scanner)

[Smithian]

ähm das problem ist erledigt, aber jetzt kommt ein anderes, hab alles so eingestellt wie es sien soll hab benutzernamen und passwort alles eingegeben, wenn ich jetzt connecte und dann ne seite auf machen will so zeigt er mir seite nicht verfügbar, dh ich komme zwar zum router aber nicht weiter.

[lecgah]

Zitat von RaBe59

Wenn man aber nicht weiss, dass die werksseitige IP mittlerweile auf 192.168.1.100 (Software-upgrade??) eingestellt wurde, sucht man sich blöd!!!
(oder benutzt halt einen IP-Scanner)

WLAN 11g Broadband Router
" WLAN-G-RU2 "

IP ist --> http://192.168.62.1

Gruß L.

[RaBe59]

THX! und was steht in der Anleitung?

Kann mir vorstellen, dass die 192.168.1.254 deshalb getauscht wurde, weil einige Apple-Computer diese IP für internes Routing fix verwenden. Vermutlich war auch irgendein Zettelchen oder Aufkleber wo das draufsteht, dabei.

[RaBe59]

Moin!

Wenn Du in der Router-Konfiguration / TCP/IP-Settings / LAN-Interface
IP-Adresse: 192.168.1.100
Subnet-Mask:255.255.255.0
Default Gateway: 192.168.1.100
DHCP-Server : enabled
IP-Range : 192.168.1.1 - 192.168.1.99
Default Gateway: 192.168.1.100

[Apply changes]

Dann am Rechner Eigenschaften von TCP-IP:
o IP-Adresse automatisch beziehen
o DNS-Serveradresse automatisch beziehen
[OK]

oder

Standardgateway:192.168.1.100

DNS-Server:192.168.1.100

einstellen.

[Smithian]

danke rabe alles klappt endlich und ich kann nun endlich ins internet, danke das du mir geholfen hast.

[bennioeter]

hatte das gleiche problem :P zwar etwas spät hab ich den thread jezz gefunden aber vllt kann mir ya jmd helfen!
Ich geb die IP iner URL ein dann will er in den Router connecten und dann kommt Verbindung herstellen zu 192.168.1.254 an WAP -.- Brauch dort nen Benutzernamen und Kennwort ... wo krieg ich diesen her?

[RaBe59]

Aus der Bedienungsanleitung.

Wenn das Passwort bereits verändert wurde: Router auf Werkseinstellungen zurücksetzen.
